アドバンスコマンド

●アドバンスコマンド
図形を囲むだけで、点/円(中心点)/シンボルの座標一覧を作成します。

●座標寸法
点/円(中心点)/シンボル(基準点)の座標寸法線を作成します。

●集計表
図形を囲むだけで、円/シンボルの集計表を作成します。

●直行座標
点/円(中心点)/シンボル(基準点)の直交座標寸法線を作成します。

●コーナー処理
指定の形状でコーナー処理をします。

●円状配置
基準円上に指定の個数分の円を作図します。

●円形補正
他社CADとの変換誤差があった場合など、要素の端点座標の誤差や端点間の誤差、線分の角度(水平/垂直)の補正を簡単に行います。

●へそ逃げ
ヘソの逃がし形状を作成します。

●原点記入
原点マーカを記入します。

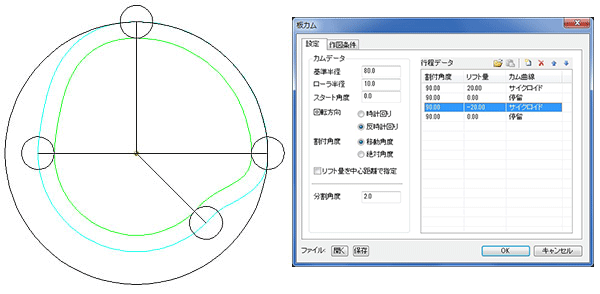

●板カム
正弦曲線、サイクロイド曲線、等速度曲線、変形正弦曲線、変形台数曲線に対応した板カムを作図することが可能です。

●インボリュート歯車
歯車の種類として外歯、内歯、ラック形状に対応しております。転位係数、またぎ歯厚、オーバーピン寸法の係数を入力して歯車の作図を行い計算結果を表示確認することが可能です。
