SolidCAM　iMachining

概要

【 iMachining の主な特長 】

• (1) iMachiningの目的は、一般的な高速加工と同様に、加工時間の短縮、工具寿命の延長ですが、その考え方は従来の高速加工とは全く異なり、また、その効果も飛躍的に向上いたします。
• (2) 刃物長を最大限に活用し切削負荷をコントロール可能な荒取り加工を実現いたします。
• (3) 切削負荷のコントロールとはワークと工具の接触角度に範囲を持たせ、負荷に応じて送り加減速を行います。
• (4) 基本パス動作はモーフィングスパイラルという独自理論に裏づけされております。
• (5) トライ＆チェックを繰り返した豊富な機械・素材データベースより、選択のみの簡単操作。
• (6) 焼きいれ材など高硬度材や難削材などに効果的。

【 SolidCAM の主な特長 】

• (1) CADSUPER Worksプラグインソフトとして、シームレスな操作環境と完全なデータ互換を提供いたします。
• (2) CADSUPER Worksの便利な機能であるコンフィグレーションと連携します。
• (3) CADSUPER Worksのアセンブリ機能を利用して治具/クランプとの干渉確認ができます。
• (4) 加工工程の機能を使う事により、誰が操作しても均一なNCデータを作成する事が可能です。
• (5) ２.５軸と３軸、高速機械加工、インデックス５軸加工、同時５軸加工、旋盤加工、複合旋盤加工、ワイヤーカット放電加工などの様々な機械に対応したモジュールを装備します。
• (6) 革命的な高能率加工を実現するCNCプログラムジェネレータを装備できます。

【 CADSUPER Works の主な特長 】

• (1) 世界的に実績のある３次元設計機能 （Powered By SOLIDWORKS） Windowsに完全準拠した操作性のよさと革新的な機能群、コンフィギュレーション機能など優れた３次元設計環境を提供いたします。アセンブリではトップダウン／ボトムアップ両方の設計手法をサポートしています。
• (2) 省操作で実務的な2次元CADの決定版の国産２次元設計機能 （Powered By CADSUPER） シンプルなメニュー構成で直観的なオペレーション操作を実現しました。設計現場以外にも営業・製造現場や協力会社など幅広いユーザ様にご満足いただける環境を提供いたします。

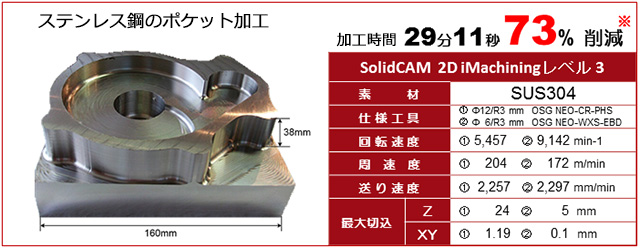

加工事例

※比較した加工条件は工具メーカーカタログ値を使用
