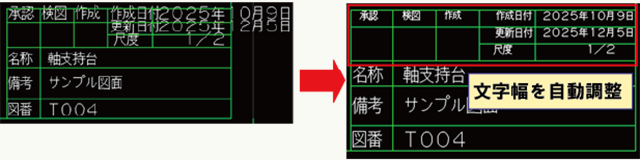

所定の枠内からはみ出した文字列を、自動的に枠内に収めるコマンドを搭載しました。
他社CADからデータを変換して取り込んだ際、フォントの違いによって図枠から文字列がはみ出してしまう場合でも、自動補正により枠内に収めることが可能です。

複数のレイヤを1つにまとめるコマンドを搭載しました。
他形式からデータを変換する際、取引先のデータによって細かくレイヤ分けされている場合や、何も記載がない空のレイヤが生成されることがあります。これによりレイヤ数が増加してしまいますが、本コマンドを使用することで同縮尺のレイヤをワンクリックで簡単にまとめることができます。

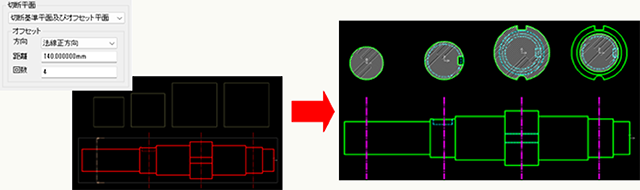

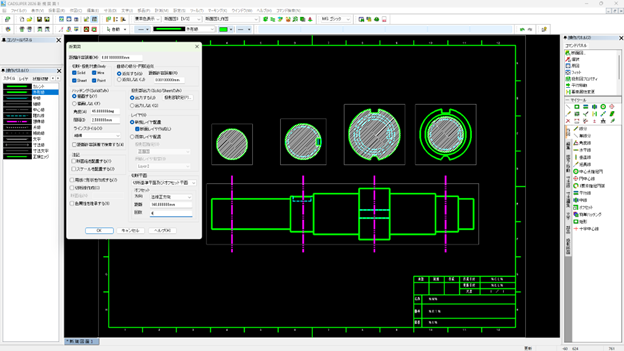

断面図コマンドにおいて、一定間隔の断面を連続して作成できる機能を追加しました。
オフセット方向、距離、回数を指定し、切断面を選択することで、長い形状などの複数の断面図を一括で効率的に配置することが可能です。

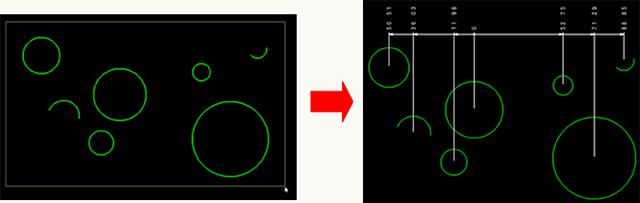

円や円弧に対して、一括で累進寸法を作図するコマンドを搭載しました。
プレートなどに多数の穴を開ける際、円を自動認識し、基準点と寸法線の引き出し位置を指定するだけで、簡単かつ効率的に累進寸法を作図できます。

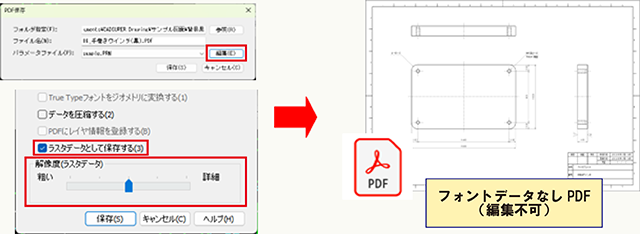

PDF保存コマンドで、ラスタデータとして保存できる機能を追加しました。
ラスタデータの場合、ベクトルデータを持たないため、後から修正することができません。この機能により、データの改ざんや他社CADでの編集を防ぐことが可能です。

選択コマンドにおいて、左右反転した形状の移動・複写が可能になりました。
Shift/Ctrlキーを押しながら要素をクリックして移動や複写を行う既存機能に加え、新たに上下矢印キーを押すことで、ハンドル基準で形状を左右反転することができます。

プリンタ出力時に、特定の色を非表示にして印刷できる機能を追加しました。
CADデータ内で使用した色の中から未出力設定を行うことで、印刷したい色のみを選択して出力することが可能です。
