CADビューア Cadbro

概要

Cadbro

CADbroは低価格で高機能を備えた、誰もが簡単にCADデータを見て認識できるように開発されたCADビューアです。20種以上のファイルフォーマットをサポートし、社内および社外との協業の効率化を高めることができます。理解しやすい3次元注記と分析機能を使えば、製品のリリースまでの時間を大幅に短縮する事ができます。

特徴

多様なCADフォーマットをサポート

3次元CADファイルのインポート/エクスポート機能は、20種類以上の主要なCADファイルフォーマットをサポート。インポートして表示するだけでなく、オープンエッジの検査・修復機能や形状の編集機能を活用して別ファイルにエクスポートできる様な高価なCADソフトの機能性を実現しています。

インポート形式 エクスポート形式
CATIA V4 STEP CATIA V4 2D PDF
CATIA V5 IGES CATIA V5 3D PDF
CATIA V6 ACIS Parasolid VDA
NX DWG/DXF STEP
Creo/ProE STL IGES
SolidWorks VRML ACIS
SolidEdge CGR DWG/DXF
Inventor 3DXML STL
Parasolid VDA VRML

直感的な3D寸法作図

モデルに対して、寸法(距離、半径・直径、角度、座標)、公差や面粗さ、記号、テキストをダイレクトに付加することができます。

アドバンス分析機能

分析機能ではパーツの、体積・面積・質量の調査や勾配・肉厚・干渉チェック等、製品構造を検証することができます。充実した分析機能が、初期の製品開発での不具合検証において大いに期待できます。その為、コスト削減や生産効率を高めることができます。
分析の主な機能:
• 質量属性、体積、面積、質量
• 勾配角度、肉厚、ダイナミック断面、曲率表示
• 干渉チェック、分解図、アセンブリアニメーション

プレミアム機能

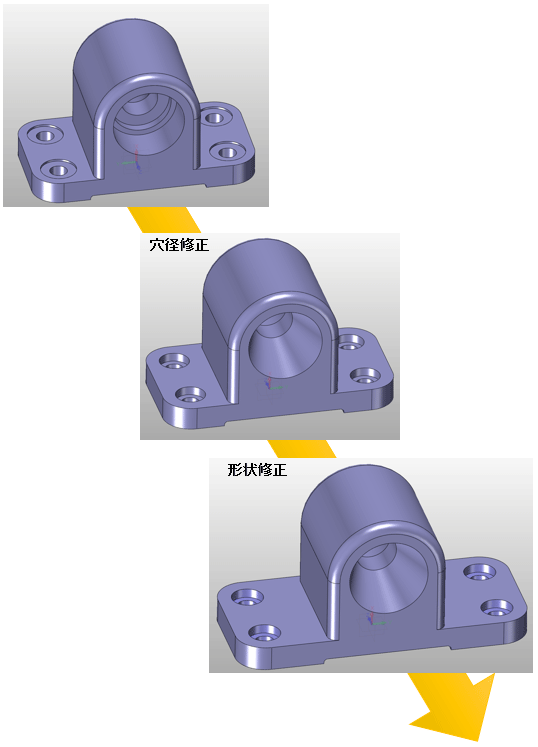

ダイレクトエディット機能により、モデルを直接編集できます。オフセット、移動、コピー、穴修正、フィレット、単純化などの機能やオープンエッジのチェック、自動ヒーリング機能があります。
