XTIMON

概要

XTIMONは、国産の樹脂流動解析ソフトウェアです。特長として、AIによる過去解析データの学習で精度を向上させ、テンプレート機能で初心者でも熟練者と同等の解析が可能。操作性にも優れ、解析準備時間を大幅に短縮でき、効率的な製品開発を支援します。

誰でも解析熟練者と同じ解析が可能に

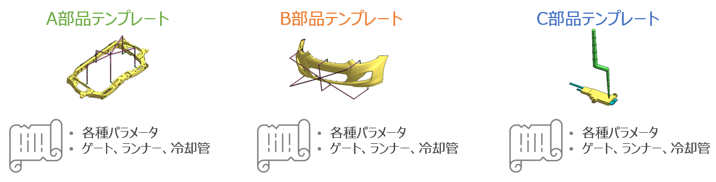

◆テンプレートシステムの採用

・質の高い解析を行うためには解析ノウハウの蓄積・共有・活用が重要
➣ 標準機能としてテンプレートシステムを採用し、全ユーザが活用
・熟練者が行っている解析条件・設定をテンプレートとして管理する仕組みをご提供
➣ 製品タイプごとに解析条件・設定を管理・共有することで、誰でも解析熟練者と同じ解析が可能

迷わず少ない手数での操作が可能に

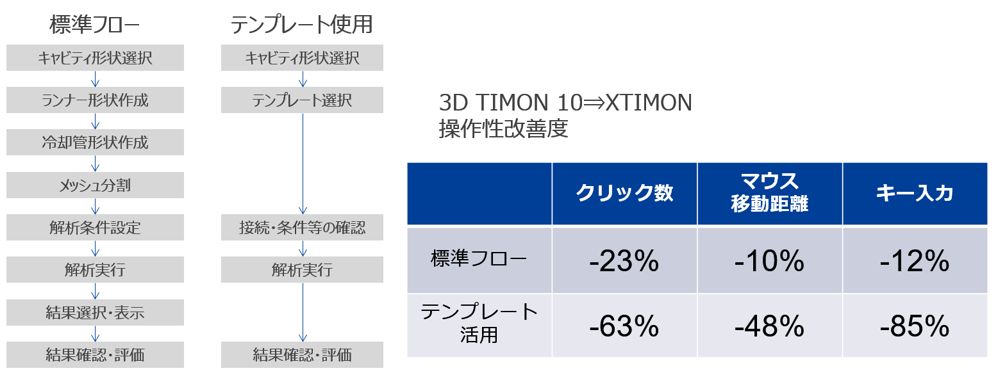

◆少ない手数の実現

・テンプレートとAPI を活用することで、手数を大幅に削減することが可能

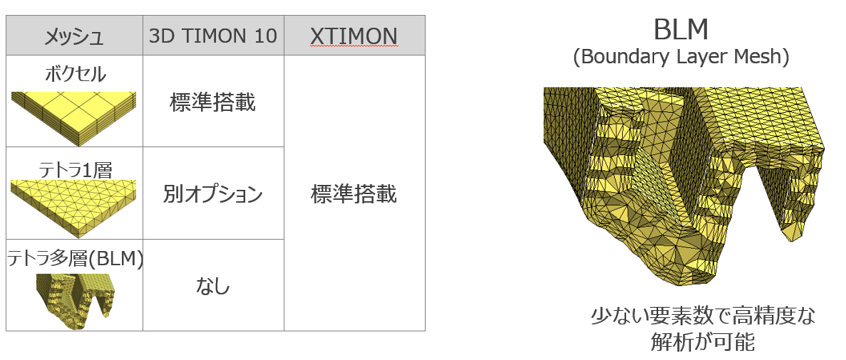

◆テトラメッシュを標準搭載

・ボクセルメッシュとテトラメッシュの選択に迷わないように、XTIMON はテトラメッシュを標準化
➣ ボクセルメッシュも選択は可能
・テトラメッシュの新しい多層メッシュ分割ロジックを実装
➣ 計算時間やディスク容量の増加を抑えたテトラメッシュを生成することが可能となります

圧倒的な解析精度を実現

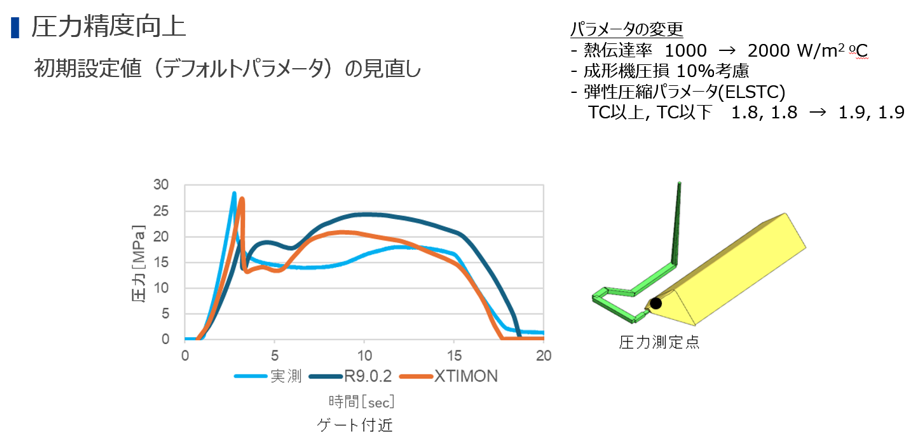

◆解析精度の向上

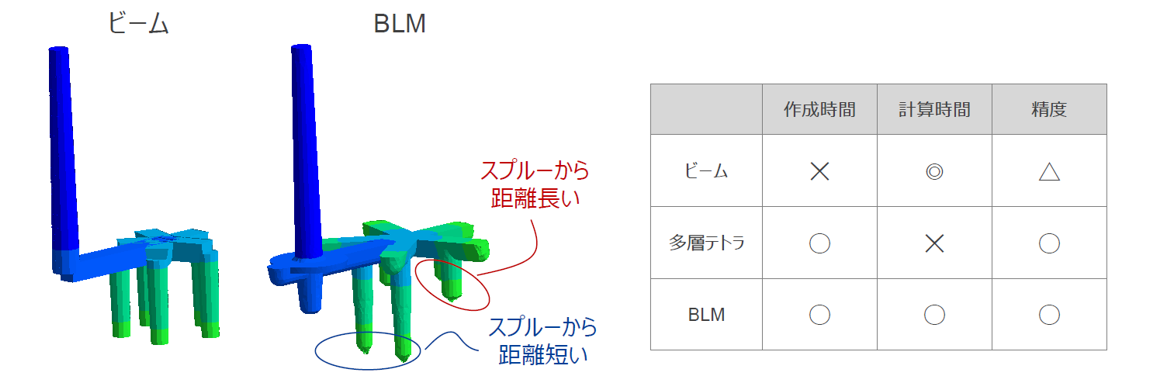

◆3Dランナーが利用可能に

・ビーム要素に比べて、分岐部形状による充填差を再現可能
・BLMの採用により、モデル作成の手間を抑えて、実用的な時間で解析が可能

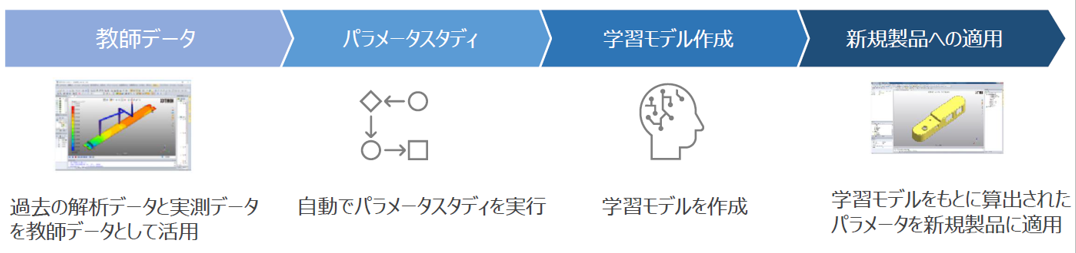

◆AI活用による圧倒的な精度

・ベースとなる解析精度向上に加えて、機械学習を用いて製品ごとの解析精度をさらに追及
➣ AI-TIMONを改良し、パラメータスタディの予測精度、計算速度、ディスク容量を大幅に改善します
➣ そり変形で30％の予測精度向上を狙います

区分	項目	3D TIMON 10	XTIMON	備考
プリポスト	描画性能	〇	◎	FPS20倍
	操作性	△	◎	リボンメニュー、メニュー配置改良、画面拡大、成型機ライク入力、マウスドリブンシステムなど
	ノウハウ活用	✕	〇	テンプレートシステム、データドリブン
	自動化	✕	〇	API
メッシュ	BLM	✕	〇	３Ｄライナー、キャビティ
	テトラ	〇	〇
	ボクセル	〇	〇
	シェル	〇	〇
ソルバー	計算速度 (Light3D)	◎	◎
	計算速度 (3D)	△	◎	メッシュ、ソルバー改良
	計算精度	〇	◎	初期設定、ソルバー改良、AI活用

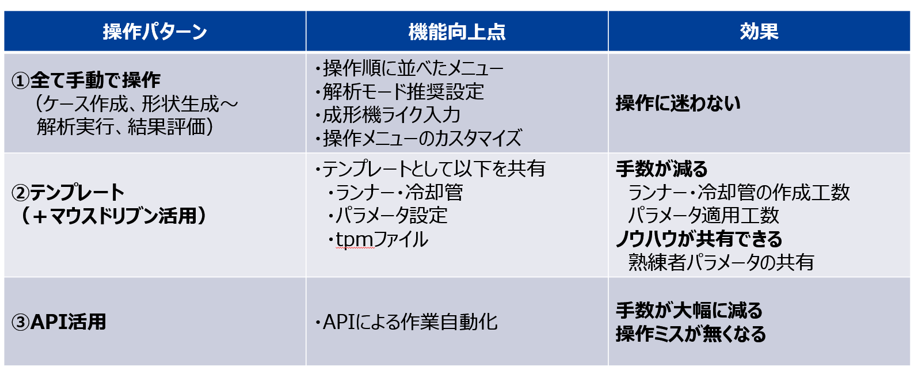

◆操作面での機能向上まとめ
