概要

業界No.1のドラフティング性能を持つ純国産2次元CAD。国産の強みをいかし簡単・便利に設計出来るように設計者の要望を取り込んだベストセラー2次元CADです。他形式(DXF/DWG、MICROCADAM)フォーマットとの親和性も高く取引先とのデータ交換もストレスなく実現できます。3次元データ(IGES, Parasolid)から投影図・断面図を取得する機能も搭載しており、3次元CADデータも有効活用できます。

業界標準! さまざまな最新技術に対応!

最新のグラフィック技術(DirectX)を利用した描画やマルチウンドウ対応、英語版など業界標準のさまざまな機能に対応しております。

●マルチウインドウ対応による画面の有効利用を実現! <2016新機能>

 <フリーウインドウ機能>

昨今では、CRTを複数利用して作業するユーザが増えてきました。これを利用し、作業領域を広げる為に、フリーウインドウ化機能を搭載しました。
CADSUPERのウインドウフレーム外に図面ウインドウを表示することができます。



 <サブフレーム機能>

作図画面だけではなく、その他の機能(レイヤ、部品、計測など)を別画面から利用できます。
この機能により画面上で表示を確認しながらレイヤ状態を切り替えることが簡単にできます。





●英語版対応による多様化を実現!

国内生産拠点と同一システムを海外生産拠点でも使用したい要望が年々高まってきております。CADSUPERでは、日本語版と英語版の提供を行い、お客様の生産拠点にあった利用が可能となりました。
メニューを英語表記することで、海外工場の現地社員であってもCADSUPERを利用し、作図することが出来ます。

●高速!かつ滑らかな表示を実現! Windows描画方式(DirectX)に対応

従来のCADSUPER描画方式(GDI描画)以外にWindows描画方式(DirectX描画)に対応しました。
旧製品の表示では、要素数が多いデータの場合、移動させる毎に再表示が行われ、画面にちらつきが発生していました。
CADSUPERでは従来方式に加え、Windows描画方式(DirectX描画)に対応しました。 マウス移動時も再表示のない滑らかな画面表示・グラフィックアクセラレータ利用による高速描画を実現しております。

●ランチャー機能を搭載! <2016新機能>

CADSUPER? の起動は、もちろんのことユーティリティ機能の起動も簡単に行うことができます。

また、任意のアプリケーションも登録できるので、CADSUPER関連だけでなく、普段利用できるツールとして利用することができます。

●EG PARTSとの連携が実現!

インターネットを利用した部品ライブラリと部品発注システムと連携しスピーディに見積もりを可能にした部品挿入機能が利用できます。
EG PARTSで指定した部品をCADSUPERに取り込み配置することができます。
また、EG PARTSで配置した部品を集計し、迅速に見積もり依頼を窓口機械工具店に連絡することができます。

EG PARTS サイトへ >>

3Dデータを最大限に活用できる! 3D展開機能を搭載!

上流からの3Dデータを利用し、投影図に展開する機能を搭載しております。また、3Dデータを活用し、現場で求められる図面を作成するための便利な機能を搭載しております。

●3Dデータからの展開機能

金型や治具を設計する際に、3Dデータを利用し、投影図に展開する機能を搭載します。 CADSUPERならではの投影図取得時の補正機能により、投影図作成時に発生する問題点(端点未接続・重複要素による容量増加・円弧の微小線分化など)を解決します。

●投影図展開後の編集機能

3Dデータを活用し、現場で求められる図面を作成するための便利な機能を搭載します。

不要な隠線削除、断面隠線処理、面取り線削除など、加工図面を作成するために便利です。

●造形用データ形式で出力し、3Dプリンタで造形!

取り込んだ3Dデータを活用する方法として、造形用データ(STL)に出力することができます。
出力されたデータを利用して、話題の3Dプリンタで造形サンプルを作成することができます。

設計支援するさまざまな便利な機能を搭載!

設計工数を軽減する機能やスムーズな情報伝達を実現するためにタブレットを活用したビューワの対応などさまざまな便利な機能に対応しております。



●元図と詳細図が連動する連動詳細図の実現!

旧製品では、詳細図作成後、元図が変更になった場合、再度詳細図の作成が必要でしたが、CADSUPERでは、利用頻度が高い、元図と詳細図との表示連動機能を実現しました。
元図を修正すると詳細図側も自動的に反映し、設計作業工数削減を実現しております。

●ワンクリックで簡単に作成できる省略図機能を搭載!<2016新機能>

簡単に省略図(中間省略や対称省略)を作成する機能を搭載しましたので

作図作業が大幅に改善されます。



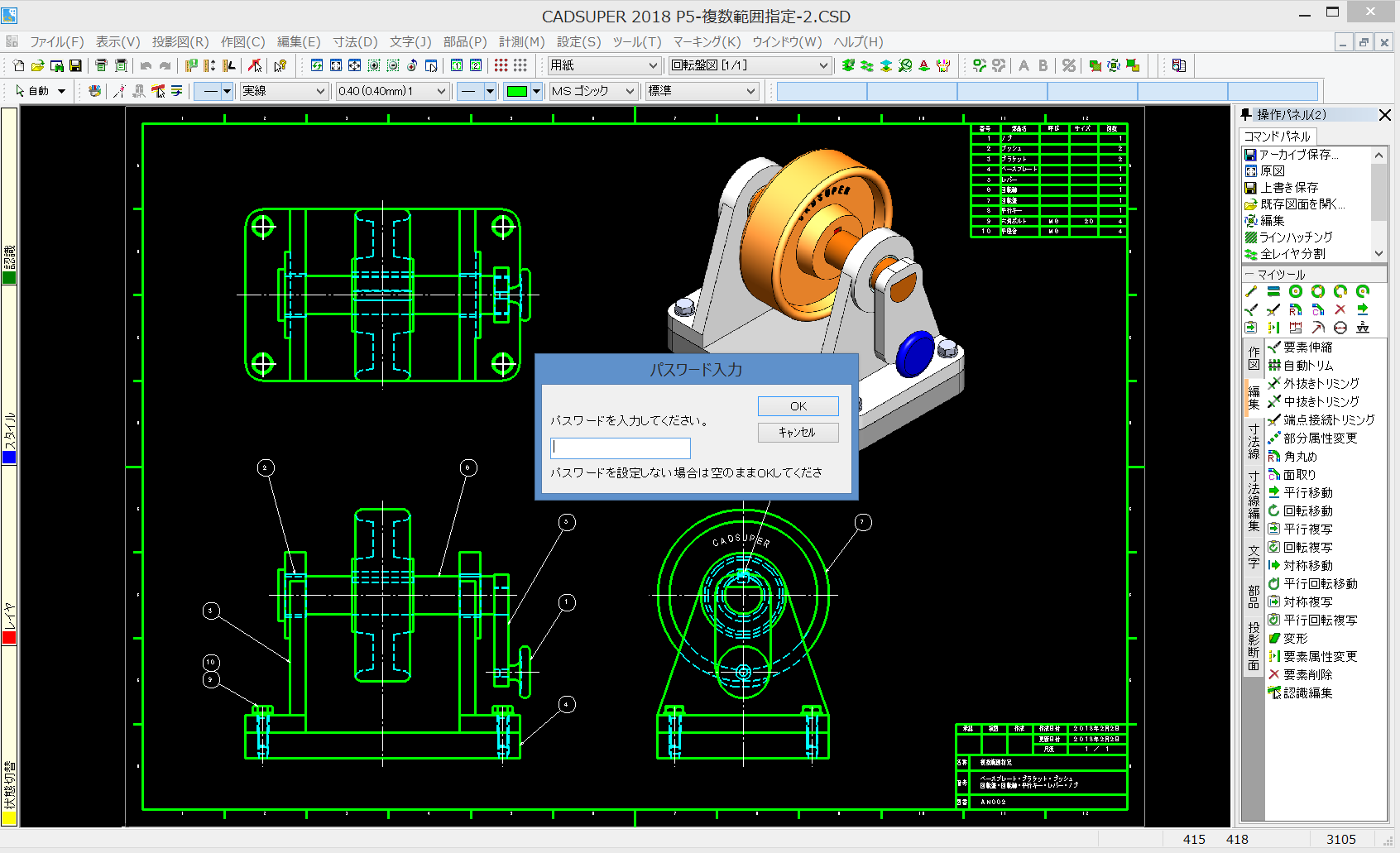

●画像を挿入・成形する機能を搭載!<2016新機能>

任意の画像を配置、成形(変形等のサイズ調整)出来る機能を搭載しました。

図面データに画像を付加することで実際の装置などのイメージがわかり、打合せや設計に役立ちます。



●どこにいても設計情報を共有できる! タブレット対応ビューワやマーキング機能

手書き感覚で簡単にマーキング(朱書き)ができる機能を搭載しました。
フリーコマンドで手書き文字入力が容易になり、一度描かれたマーキング情報を軌跡、範囲指定で削除が可能となりました。
また、タブレット専用 『CADSUPER Viewer(Android/iOS用)』で作成された「朱書き」データをCADSUPERで読込み、図面に反映することも可能です。。

タブレット等のモバイル端末で書き込み(マーキング)したデータをクラウドストレージに保存すると、PC(CADSUPER) で閲覧できます。

双方向でデータを遣り取りすることができるため、スピーディーに対応できます。

●傾斜補正機能

3Dデータから変換や他形式図面を読込んだ場合に、軸方向に角度が正しいと思っている線が微妙に角度を持っている場合があります。このような線は、見た目では分かりませんので、チェックする機能を搭載しました。
また、チェックに引き続き、特定形状を水平、垂直、特定角度方向に正す補正できます。

●斜め方向も、傾斜コマンドで簡単に作図!

角度がついた方向の描画は、単純に水平、垂直方向に加えて角度を考慮して作図する必要があり、大変手間がかかります。
CADSUPERでは、図面を一時的に角度分傾けて描画することにより、従来と同様に水平、垂直方向のみで角度のついた方向の作画が簡単にでき、大幅に作業時間が、短縮できます。

傾斜コマンド実行時に利用できるコマンド

  • ・作図コマンド
    線、円、円弧、楕円、楕円弧、矩形、多角形、NURBS曲線、オフセット
    ラインハッチング、パターンハッチング、塗潰し
  • ・編集コマンド
    伸縮、分割、トリム、結合、変形、要素属性、変形
    複写/移動-平行/回転/平回転/対称
    認識編集-複写/移動-平行/回転/平回転/対称/削除/グループ-結合/解除
  • ・寸法コマンド
    要素
    長さ-直列/連段/並列/片矢
    半径-中心/任意/折線
    直列-通常/片矢
    角度-通常/連段
    同心円/分割・統合/伸縮/移動/寸法線/形状/線端

図面作成を助けるさまざまな基本機能!

効率的な図面作成を支援する認識支援機能など様々な便利機能を搭載しております。

●認識に便利な自動ズームアップ機能!

要素が集中している箇所の座標認識を行う時に便利な自動ズームアップ機能。一定範囲に複数の座標入力候補がある場合、マウスカーソルが虫眼鏡に変更され、マウスクリックで拡大ウインドウが表示されます。また、重複した要素選択時は重複要素選択機能が実行され要素属性を確認しながら目的の要素を正確に選択することができます。

●マウス移動量を軽減するマウスジェスチャー機能!

マウスジェスチャーによるコマンド実行機能を搭載していますので作図領域から視線をそらすことなくコマンド選択やコマンドモードの切り替えなどが可能です。

●作図編集時に便利なフィット機能!

作図編集時には、基準となる位置から水平位置、垂直位置、切りのよい距離へのフィットする機能が有効となります。フィット機能のON/OFFはワンタッチで切り替え可能ですので細かな操作の妨げにはなりません。もちろん、数字入力による作図も可能です。また、CADSUPER独自の数値と矢印キーで入力位置を指定するステップ入力機能を併用することで素早く正確な図面を作図することが出来ます。

●作画領域を広く確保できるドッキングパネルや複数の図面を簡単にウインドウ表示!

マウスオーバー(又はクリック)で開閉するドッキングバーの採用により、作図領域を最大限広げて作図することができます。また、複数の図面を開いて作業する時に便利なウインドウの変形タイル表示などの機能を搭載しています。

●機械要素部品の置き換え機能!

配置後の機械要素部品を書き直すことなく、同一部品のサイズ変更や部品種類の変更が出来るようになりました。設計変更時や類似形状図面の作成時などの図面変更作業を大幅に効率化致します。

●図面の修正箇所が一目でわかる! 図面比較機能

2枚の図面を重ね合わせて比較する機能を搭載しています。新図面と旧図面の相違点を瞬時に表示できる為、時間のかかる検図作業を大幅に工数削減いたします。また、図面のバックアップ機能と連携することで、作図中図面と旧図面との比較も可能で更新差分の検出も容易に行えます。

●モバイルビューワの利用

CADSUPERシリーズのCADSUPER FXII及びCADSUPER図面データを iPadなどのタブレットやスマホで閲覧することが可能な無償のモバイルビューワを提供しています。(Google Play, App Store から「CADSUPER」 で検索)

Windows版ビューワ(無償)も提供しています。

CADSUPERシリーズの図面データを無償で閲覧することができます。

CADSUPER Viewer Windows ver 1.6.1 Download

親和性の高いデータ互換変換を実現! コンバータ機能

DWG/DXFデータとの互換性を保つことが出来る為、他社CADとの相互運用が可能です。モデル空間/レイアウト空間両方の変換やビューポートによる異縮尺図面、ByLayer属性の変換も可能で、他社CADで作図したイメージと違和感なくCADSUPERで表示作図出来ます。
DXF/DWG形式以外にも、MICROCADAM形式、BMI形式、JWW型式、CADSUPER SX/JX形式、EASYDRAW形式 のダイレクト変換機能を搭載しています。

機械設計系機能

●標準でJIS規格に基づく機械要素(ねじ・鋼材・ピンなど)が搭載されています。部品として扱えるので基準点と向きを指示するだけで簡単に配置することが出来ます。部品を選択する際には規格に基づくサイズのみを表示するため、選択が容易です。

●寸法公差、幾何公差、面の肌記号などの記号群を取り揃えています。さまざまな公差形状に対応しており、付加したい寸法をクリックするだけで、簡単に公差追加出来ます。また、公差以外の記号に関してもわかりやすい選択画面と配置が出来ます。

金型設計系機能

金型設計ならではの豊富な寸法作図機能を標準搭載しています。座標・角度・径の引き出し寸法線、自動累進寸法線など金型図面を作図するときによく利用される寸法形状が簡単に作図出来ます。 その他にも金型作成に必要な逃しや角Rを簡単に作図する機能や、抜き勾配を作図する専用コマンドを搭載しています。
