製品情報

CADSUPER優遇税制措置対象製品

オプションアプリケーション

CADSUPER連携 for SOLIDWORKS
3DCADソフトウエア SOLIDWORKS と CADSUPERを効率的に利用する為のアプリケーションです。
CADSUPER 図面を利用したモデル作成を支援する機能とSOLIDWORKSで作成された3次元モデルから効率良くCADSUPER 図面を作成する機能があり、2D⇔3D双方向をサポートする連携機能アプリです。

検査寸法表ツール

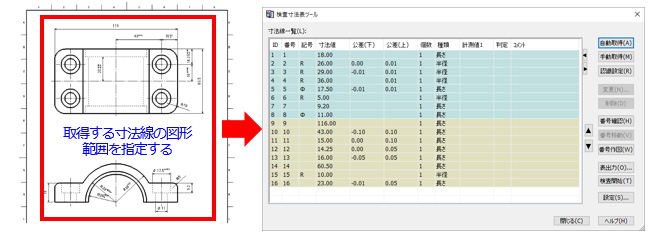

「検査寸法表ツール」は、CAD図面から検査表に載せるための各種数値を自動的に抽出します。
製造現場でもっとも人手がかかるのは検査過程です。これまでの検査は、完成品が設計どおりのサイズで、許容される誤差内(公差)に収まっているかを手作業で検査表に起し、目視で判定していました。 「検査寸法表ツール」は、寸法値、公差を図形ごとに取得し、検査表の形式で表示します。また実際の計測値を入力すれば、可否の判定も自動で行うので、検査過程の作業効率を大幅に向上できます。

●プラ型設計支援アプリケーション

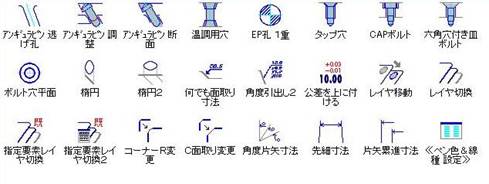

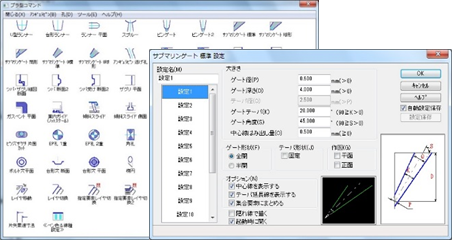

煩雑で手間のかかる部品形状に悩まされることなく、簡単/便利に設計できるように設計者の要望をコマンドという形にまとめた『プラ型コマンド』をはじめ、モールドベース作成アプリケーションなどプラ型設計用アプリケーションです。

  • □プラ型コマンド
  • □フタバモールドベース
  • □ミスミプラ型パーツ
  • □パンチプラ型パーツ
  • □インボリュート歯車
  • □プラ型キット

●プレス型設計支援アプリケーション
製品の断面図形と板厚の指定により、のびしろの考慮された展開図を自動作画する『板金展開アプリケーション』などプレス型設計用アプリケーションです。

  • □板金展開
  • □板金展開2
  • □板金展開/板金展開2セット
  • □ミスミ製プレス型パーツ
  • □デイトン製プレス型パーツ

●ブロー型設計支援アプリケーション
ブロー金型設計に便利なコマンド群とブロー金型設計で利用するパーツ機能を提供するアプリケーションです。

  • □ブローキット

サポートツール

●ネットワークライセンス【有償】
ネットワークライセンス方式に対応していますのでCAD用のPCを固定することなく、必要最低限のCADライセンスの購入で設計環境を構築することができます。また、弊社の3次元CADシステム『CADSUPER Worksも含めたネットワークライセンス環境が構築できます。

モバイルビューワ【無償】

CADSUPERシリーズのCADSUPER FXII及びCADSUPER 2015図面データを iPadなどのタブレットやスマホで閲覧することが可能な無償のモバイルビューワを提供開始いたしました。(Google Play, App Store から 「CADSUPER」 で検索)

Windows版ビューワ(無償)の提供を開始しました。

CADSUPERシリーズの図面データを無償で閲覧することができます。

CADSUPER Viewer Windows 32bit版 Ver 1.6.0 Download
CADSUPER Viewer Windows 64bit版 Ver 1.6.0 Download

FXⅡ IEビューワ Version1.0
FXⅡ(FX)図面・部品をMicrosoft Internet Explorer上にドロップダウンすることによって 図面・部品をビューイング(参照)することができます。
原図/ズームイン・ズームアウト/移動/背景色の変更/バージョン情報のメニューがあります。

 対応データ
 ・CADSUPER FXⅡ の図面および部品ファイル(拡張子:CSD/CSP)
 ・CADSUPER FX の図面および部品ファイル(拡張子:FXD/FXS)

  •   本製品はフリーソフトです。 初めにReadMe をお読み下さい。

●FXⅡ図面ビューワ【有償】
CADSUPER FXⅡ本体と同一の基盤で開発された、図面の検図・閲覧・印刷用のビューアソフトです。同一基盤ソフトを利用していることで作図時と同じ品質で表示・印刷することが可能です。
検図用機能としては、計測機能をはじめ図面比較機能や電子捺印機能を搭載しています。また、購買や業務部門用には図面の一括印刷機能なども搭載しており、設計部門で作成した図面を他部門で有効活用することができます。 ※FXⅡビューワは、ネットワークライセンス方式での提供となります。

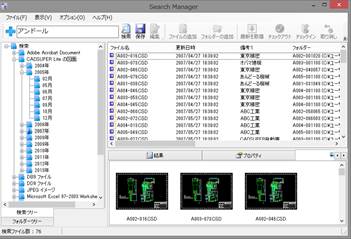

サーチ・マネージャー 【CADSUPER / Lite サポート/SS契約ユーザ様には無料提供】
Windows 7以降のOSに標準搭載された全文検索機能 『Windowsサーチ』を採用した誰でも簡単に図面データを検索できる全文検索クライアントソフトです。 検索条件の保存・再利用や自動ツリー作成などの独自の機能に加え、グループでサーバーデータを共有して利用する場合の排他制機能をサポートする チェックイン・チェックアウト機能を搭載しています。

CADSUPER / Lite サポート/SS契約ユーザ様は無償にてご利用頂けます。 [⇒製品ダウンロード]
